LMG諧波閃爍待機功耗測試系統產品簡介：

合規性測試系統

LMG測試套件是ZES ZIMMER開發的軟件，與LMG功率分析儀一起使用，根據IEC/EN 61000-3-2/-12諧波發射標準和IEC/EN 61000-3-3/-11閃爍干擾標準進行EMC合規測試。該軟件還支持根據IEC 62301和EN50564的待機功耗測量。LMG600本身根據IEC/EN 61000-4-7和IEC/EN 61000-4-15標準進行諧波分析和閃爍測量。--諧波閃爍分析儀

創新的功率測量技術

LMG測試套件采用了LMG600在精確功率測量方面成熟的卓越性能。所有的ZES ZIMMER功率分析儀都具有特別高的可靠性和精度。儀器本身不僅可以作為合規性測試硬件，也是強大的研發工具。在其各種接口中，快速以太網(Gbit)端口保證了軟件和硬件之間的平穩通信和數據傳輸。

詳細分析快速診斷和產品改進

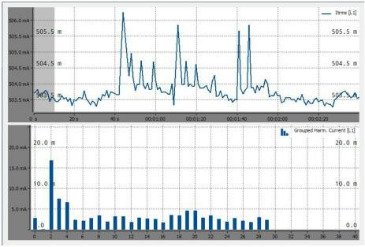

LMG測試套件的合規性測試可以通過與LMG600直接連接在線進行，也可以使用存儲的數據記錄離線進行。每個測量參數都可以在時域和/或頻域中進行顯示和評估。這有助于用戶快速識別和解決不合規的原因。所有的測量數據點和測試結果都可以以csv格式導出，以便進一步分析。同時，與LMG600的連接是快速和無縫的。--待機功耗測試儀

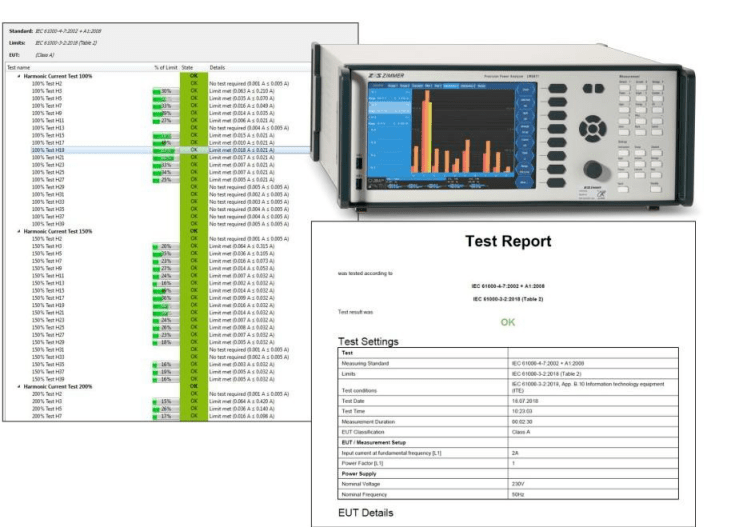

LMG諧波閃爍待機功耗測試系統

在線合規性檢測系統技術特點：

☆ 一個完整的軟件和硬件解決方案

☆ 符合IEC/EN 61000-3 諧波和閃爍標準的合規性測試符合待機功耗測量

☆ 符合CE 認證

☆ 符合標準且有意義

在線合規性檢測系統

在現代電網中，當嚴格控制諧波電流發射和閃爍擾動等現象時，保證了所有連接設備之間的電磁兼容性。這是IEC 61000 電磁兼容系列標準的一部分內容。歐盟在電磁兼容性方面特別要求，要求那些打算在其領土上銷售和分銷的產品帶有“CE” 標志。歐洲電工標準化委員會(Cenelec) 通常在IEC國際標準成為歐洲(EN)標準之前對其進行審查。

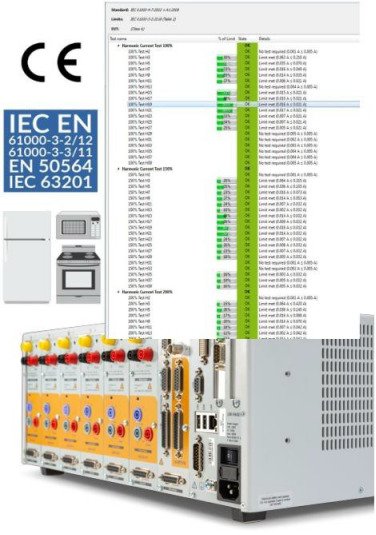

諧波閃爍分析儀CE標志

持續支持現有的和即將推出的標準

LMG測試套件支持符合以下標準的測試：

? IEC/EN 61000-4-7：實驗和測量技術-供電系統及其所連接設備諧波、間諧波的測量和測量儀器導則

? IEC/EN 61000-3-2：限值-諧波電流發射限值（設備每相輸入電流≤16A）

? IEC/EN 61000-3-12：限值-每相輸入電流大于16A小于等于75A連接到公用電壓系統的設備產生的諧波電流限值

? IEC/EN 61000-4-15：實驗和測量技術-閃爍儀-功能和設計規范

? IEC/EN 61000-3-3：限值-對每相額定電流≤16A且無條件接入的設備在公用電壓供電系統中產生的電壓變化、電壓波動和閃爍的限制

? IEC/EN 61000-3-11：限值-對額定電流≤75A且有條件接入的設備在公用電壓供電系統中產生的電壓變化、電壓波動和閃爍的限制

? EN50564：電氣和電子家用和辦公設備-低功耗的測量

? IEC62301：家用電器-待機功耗的測量

做為一家精密功率測量技術的制造商，我們同時也是國際標準委員會的成員。因此，標準中的所有更新變化都會被觀察到，并立即納入測試軟件中。--在線合規性檢測系統

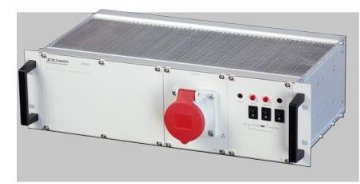

配件：NI2415

對于根據IEC/EN 61000-3-3/-11限值的閃爍合規性測試， ZES ZIMMER制造并供應NI2415阻抗網絡。NI2415符合61000-3-3標準第6.4條描述的參考阻抗特性，和在IEC/TR60725中的定義。為了實現閃爍和諧波測試之間的無縫轉換，NI2415 包括一個旁路開關。通過背面的37針sub-D連接器，設備的所有功能都可遠程控制。

在線合規性檢測系統

在線合規性檢測系統測量范圍參數：

電壓測量量程 U*
量程額定值(V)	3		6		12.5			25		60		130		250		400			600		1000
最大真有效值(V)	3.3		6.6		13.8			27.5		66		136		270		440			660		1000
最大峰值(V)	6		12		25			50		100		200		400		800			1600		3200
過載能力	1000V+10% 連續；1500V 1s；2500V 20ms
輸入阻抗	2.69MΩ，4pF
對地電容	<90pF
電流測量量程 I*
量程額定值(A)	0.005	0.01		0.02		0.04	0.08		0.15		0.3	0.6	1.2		2.5		5	10		20		32
最大真有效值(A)	0.0055	0.011		0.022		0.044	0.088		0.165		0.33	0.66	1.32		2.75		5.5	11		22		32
最大峰值(A)	0.014	0.028		0.056		0.112	0.224		0.469		0.938	1.875	3.75		7.5		15	30		60		120
輸入阻抗	約 2.2Ω			約 600mΩ					約 80mΩ				約 20mΩ					約 10mΩ
長久過載能力(A)	LMG運行時10A												LMG運行時32A
短時過載能力(A)	150A，共10ms
對地電容	<90pF
